Was macht ein Mineral zu einem Edelstein? Für die Definition eines Edelsteins sind drei Kriterien ausschlaggebend: die besonders hohe Härte, die Seltenheit und Schönheit, die Ausdruck in der Farbe, Reinheit und dem Glanz findet. Viele Größen, die auch den Wert von Edelsteinen erklären. Wie einfach wäre es doch, wenn alle Edelsteine allzeit verfügbar und zu erschwinglichen Preisen erhältlich wären?
Seit Jahrhunderten wird nun schon an Methoden und Techniken getüftelt, um Steine zu kreieren, die die perfekte Kopie vom Original aus den Händen von Mutter Natur sind. Die Nachahmungen reichen von Imitationen aus Glas bis hin zu Kunstkristallen, wieder andere Steine sind chemisch und physikalisch mit natürlichen Edelsteinen baugleich. In puncto Smaragd ging viel Zeit ins Land, bis schließlich Smaragde in repräsentablen Größen gezüchtet werden konnten.
Unter dem Begriff Edelstein-Imitation werden in der Gemmologie Steine verstanden, die einen Schmuck- oder Edelstein nachahmen, dabei jedoch von anderer chemischer Zusammensetzung sind und entsprechend abweichende chemisch-physikalische Eigenschaften aufweisen. Zu den bekanntesten Imitationen von Schmuck- und Edelsteinen jedweder Art zählen Strass, Zirkonia und Hydroquarz.
Der Mineraloge und Kristallograph Haymo Heritsch (1911 bis 2009) nannte Imitationen 1952 eine „Fälschung“ - eine „mehr oder minder plumpe Täuschung durch ein gänzlich anderes Material“.
Synthesen hingegen orientieren sich an den mineralogischen Merkmalen des nachzustellenden Minerals. Die chemische Zusammensetzung ist dieselbe wie beim Original, weshalb auch die Härte, Farbe, Dichte, der Bruch, die Spaltbarkeit und der Brechungsindex sowie teilweise auch der Bau des Kristallgitters respektive die Gestalt der Kristalle identisch sind. Trotzdem gelten diese Steine laut Definition nicht als Mineral, denn das entscheidende Kriterium natürliche Entstehung fehlt.
Noch bis ins 19. Jahrhundert hinein wurde Smaragd mit grün eingefärbtem Glas imitiert. Es kursierten zahlreiche Ideen und Anleitungen, wie smaragdgrüne Steine hergestellt werden können.
So schreibt beispielsweise der Naturwissenschaftler Carl Philipp Funke (1752 bis 1807), dass „Glas mit Grünspan“ „zusammengeschmolzen giebt einen Glasfluß, der dem ächten Smaragde sehr gleicht“.
Ein Chemiker namens G. C. Müller empfahl 1828 zur Herstellung von Smaragdglas „Straß 48 Loth, Spießglanz 20 Gran und Kobaltoxid 3 Gran“, alternativ ginge auch „Straß 1 Loth, durch Ammoniak aus der salpetersauren Auflösung gefälltes Kupferoxyd 2 Gran“.
Johann Georg Krünitz (1728 bis 1796), seines Zeichens Naturwissenschaftler und Lexikograph, erwähnt eine weitere Methode für nachgemachte Smaragde unter dem Namen Smaragdflüsse, wobei er den Alchimisten und Glasmacher Johannes Kunkel (1630 bis 1703) als Erfinder nennt, der „Bleyglas, Kupferhammerschlag und Eisensafran“ verwendet. Eisensafran alias Crocus Martis aperitivus, gelber Eisenrost oder Eisen(III)-hydroxid und Kupferhammerschlag als mit Schwefel behandeltes Kupfer.
Alternativ griffen findige Goldschmiede auf Emaille zurück, die sie als Dubletten oder Tripletten – zusammengesetzte Steine aus zwei oder drei Schichten – verarbeiteten. Als Basis diente geschliffenes Glas, Bergkristall oder Aquamarin. Während bei Smaragd-Dubletten die untere Schicht aus grüner Emaille bestand, wurde bei Smaragd-Tripletten die mittlere der drei Schichten mit grünem Glas ausgelegt. Geschickt gesetzte Fassungen verdeckten den Schwindel, denn von oben betrachtet, wirkt der Stein grün. Nur von der Seite aus erkennt man, dass der Stein deutlich heller bzw. farblos ist. In einigen Fällen kam anstelle von grünem Glas auch echter Smaragd als Zwischenschicht zum Einsatz.
Die ersten Experimente, naturgetreuen Smaragd zu züchten, gab es bereits im 19. Jahrhundert. 1848 versuchte der Chemiker Jacques-Joseph Ebelmen (1814 bis 1852) aus pulverisierten Smaragd, den er zusammen mit Borsäure zum Schmelzen brachte und anschließendes Verdampfen des Lösungsmittels Borsäure, große Kristalle zu gewinnen. Der Erfolg fiel eher mäßig aus, da die Kristalle sehr klein gerieten; Espig hält 1935 fest, dass die Kristalle nicht größer als 2 mm wurden.
1888 experimentierte der Mineraloge und Chemiker Paul Hautefeuille (1836 bis 1902) mit Beryllium- und Aluminiumoxid sowie Chrom, aber auch hier wurden die Kristalle nicht größer als 2 mm.
Da die Wissenschaftler damals wussten, welche „Zutaten“ sie benötigten, um einen chemisch baugleichen Smaragd zu produzieren, war der Forscherdrang der folgenden Generationen geweckt.
Das Rezept, nach dem sich die Forschenden der I.G. Bitterfeld richteten, setzte auf Beryllium- und Aluminiumoxid, Siliciumdioxid sowie Lithiumchromat. 1911 wurden in Bitterfeld schließlich die ersten Smaragdsynthesen gewonnen, wobei der Mischung zusätzlich noch Fragmente von natürlichem Smaragd hinzugefügt wurden. Das als Flux-Methode oder Flussmittelverfahren bekannt gewordene Prinzip beruht darauf, die o.g. Zutaten, die sich an der chemischen Zusammensetzung von Smaragden orientierten, plus ein Flussmittel bei einer Temperatur von 800 °C unter Normaldruck miteinander zu verschmelzen und anschließend kontrolliert abzukühlen. Abhängig davon, wie gesättigt die Lösung war, wuchsen teilweise bis zu 2 cm große Kristalle heran. Dennoch kamen die Bitterfelder Smaragde nie auf den Markt, da die Kosten der Herstellung zu hoch waren. Stattdessen wurden die Bitterfelder Smaragde bis 1942 produziert, um diese für Werbezwecke des Unternehmens zu verwenden.
Der Durchbruch gelang schließlich dem französischen Chemiker Pierre Gilson, der 1963 Smaragde mit einer Größe von bis zu 47 Karat im Rohgewicht präsentierte. Wofür die Natur Jahrmillionen braucht, entstehen unter Laborbedingungen binnen weniger Tage oder Wochen repräsentable Kristalle. Gilsons Smaragde waren allerdings noch nicht das Nonplusultra. Die Farbe war laut dem Gemmologen Richard Liddicoat (1918 bis 2002) zu gelbstichig und nicht vom smaragdtypischen Grün mit einem Hauch von Blau.
Ein weiterer Name, der mit künstlichen Smaragden fällt, ist Johann Lechleitner. 1959 stellte der österreichische Chemiker sein Produkt erstmals unter dem Namen Emerita vor, was im übertragenen Sinn mit kleiner Smaragd oder die „die kleine Grüne“ übersetzt wird.
Dem Mineralogen und Gemmologen Karl Schlossmacher (1887 bis 1980) zufolge verwendete Lechleitner Goshenit – die farblose Varietät der Beryll-Gruppe – als Keimkristall, an dem Zuchtkristall anwachsen konnte. Das Verfahren, mit dem Lechleitner seine Smaragdkristalle züchtete, ist in der Wissenschaft als Hydrothermalverfahren bekannt. Lechleitner konzentrierte sich auf diese Methode, da er herausgefunden hatte, dass Smaragdkristalle am besten in hochtemperierten wässrigen Lösungen wachsen.
Die Synthese à la Lechleitner findet in einem Autoklav (Druckbehälter) statt, da die Löslichkeit der einzelnen Komponenten unter Hitze und Hochdruck am besten gegeben ist. Im unteren Teil des Autoklavs befindet sich eine wässrige Lösung, die mit einem pH-Wert von 0,1 extrem sauer ist, während im Oberteil des Autoklavs der 8 bis 10 mm große Keimkristall befestigt ist, an dem sich die Kristalle aus der zu kristallisierenden Lösung anlagern. Bei 1.400 °C werden Bestandteile aufgeschmolzen und anschließend wird die Temperatur stufenweise verringert, um die Entstehungsbedingungen in der Natur zu simulieren und trotz der geringen Dauer von 20 Tagen ein gleichmäßiges Kristallwachstum zu initiieren.
Abhängig vom Bau der Kristalle werden drei Varianten des Lechleitner-Smaragds unterschieden.

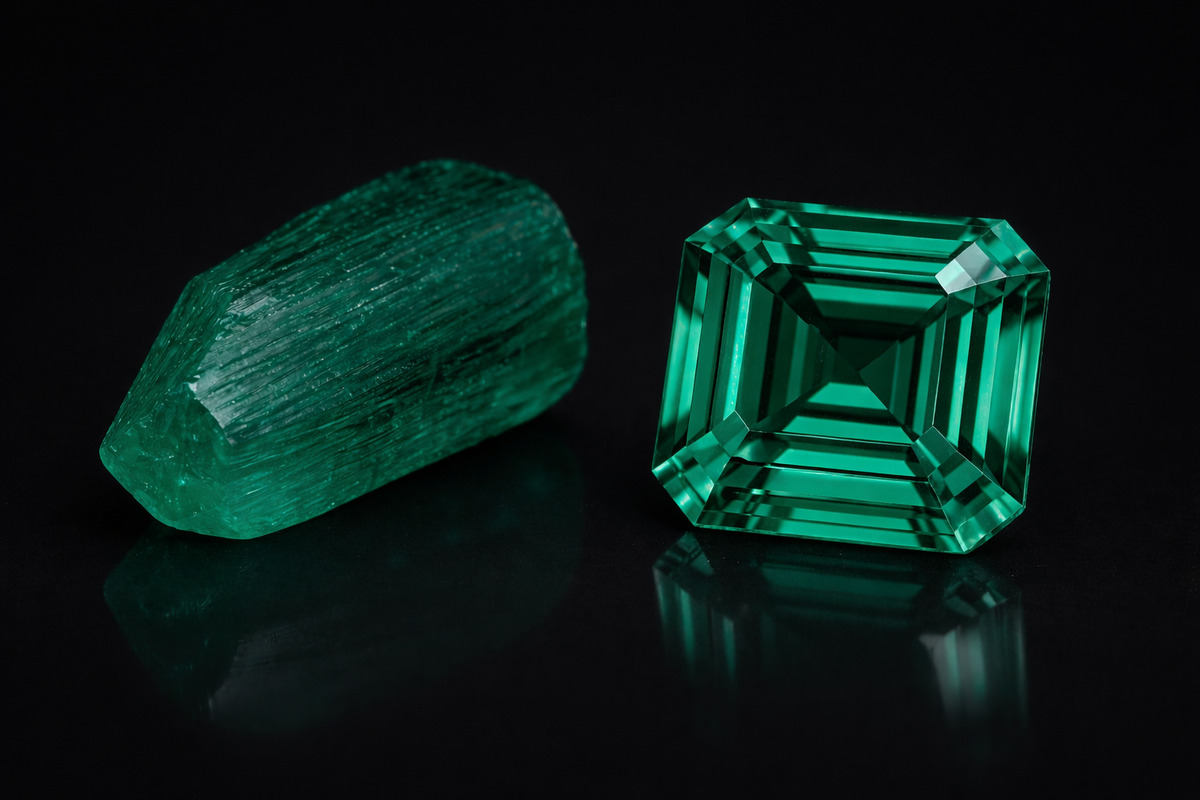

Die heute erhältlichen künstlichen Smaragde stammen vorrangig aus Russland, China, Japan und den USA und werden im Hydrothermalverfahren produziert.
Die Wachstumsrate der synthetischen Smaragdkristalle beträgt etwa 1 mm pro Tag.
Faszinierend ist dass die im Autoklav gewonnenen Kristalle den hexagonalen Habitus aufweisen und nicht wie bei anderen Zuchtkristallen üblich die Form von Schmelzbirnen.
Schmelzbirnen entstehen häufig im Zuge des Verneuil-Verfahrens. Eine Methode, die bei der Smaragdsynthese nicht funktioniert, da Chrom als farbgebendes Element kompliziert ist und im Zusammenhang mit den übrigen Substanzen die Mischung eher verdampft als dass diese auskristallisiert; vielmehr entsteht eine Glasschmelze.
Seit 1987 werden in China laut Schmetzer et al. 1998 Smaragde synthetisiert, die echtem Smaragd noch ähnlicher sind und dabei innerhalb weniger Tage erstaunliche Kristalle hervorbringen. Das Geheimnis: der mit 4,5 kbar deutlich höhere Druck im Autoklav, der eine Wachstumsgeschwindigkeit von 0,5 mm pro Tag ermöglicht.
1994 kamen Smaragde auf den Markt, die vollständig aus echtem Smaragd bestehen, aber ähnlich wie Pressbernstein aus vielen kleinen Smaragden zusammengesetzt wurden. Jene Smaragde waren entweder zu klein für die Verarbeitung zu Schmuck oder waren Schleifreste aus Edelsteinschleifbetrieben.
Die als AGEE Emerald bezeichneten Smaragde wurden in Japan gefertigt, wobei das Unternehmen laut Hanni und Kiefert 1994 unbehandelten Smaragd aus Kolumbien – das Land mit dem Ruf der schönsten Smaragde der Welt – pulverisierte, reinigte und unter Hydrothermalbedingungen ohne Zuhilfenahme weiterer Hilfsstoffe zu einem großen Kristall zusammenschmolz.
Im Laufe der vergangenen Jahrzehnte gab es viele Versuche und Erfolge, Smaragde künstlich zu erschaffen. Verschiedene Unternehmen und Personen arbeiteten daran, den grünen Edelstein naturgetreu unter Laborbedingungen zu züchten. Dementsprechend viele Namen tragen die Synthesen von Smaragd.
Name | Erfinder | Jahr der Erfindung |
---|---|---|
AGEE | Emerald AG Japan | 1987 |
Chatham-Smaragd | Carroll Chatham | 1941 |
Emerita | Lechleitner Smaragd | 1959 |
Gilson-Smaragd | Pierre Gilson | 1963 |
Igmerald | Bitterfelder Smaragd der I.G. Farben | 1911 |
Symerald | weißer Kristall mit smaragdenem Überzug/Lechleitner | 1960 |
Als die gewichtigsten Argumente für Edelstein-Synthesen werden der Preisvorteil und die stetige Verfügbarkeit bei immer gleichbleibender Qualität genannt.
Tatsächlich sind Synthesen, vom welchem Schmuck- oder Edelstein auch immer, durchschnittlich 40 Prozent günstiger gegenüber dem natürlichen Pendant. Der Hintergrund: die Kosten für den Abbau entfallen, genau wie das ökologische Desaster hinsichtlich Errichtung und Erhalt der Mine sowie Fragen zur Zukunft nach der Stilllegung des Abbaus ausbleiben.
Ein anderer Pluspunkt für synthetische Edelsteine ist die Tatsache, dass synthetische Edelsteine innerhalb kurzer Zeit in allen erdenklichen Farben und Arten hergestellt werden können. Makel wie Einschlüsse, die im Nachgang korrigiert werden, oder Farben, die im Nachhinein optimiert werden, können durch die Zucht im Labor umgangen werden.
Dem gegenüber steht der große Nachteil synthetischer Edelsteine. Seit Jahrzehnten werden Edelsteine als Anlage mit Wertsteigerungspotential verkauft. Endende Ressourcen bestimmter Edelsteine wie zum Beispiel Tansanit oder erschöpfte Minen einiger Vorkommen erhöhen den Wert ungemein. Gezüchtete Edelsteine sind in dieser Hinsicht ungeeignet.
Die aktuellen Smaragdsynthesen sind echten Smaragden verblüffend ähnlich.
Galten kristallklare Smaragde lange Zeit als Indiz für eine Fälschung, werden heute gezielt Unreinheiten eingearbeitet, um die Synthese so authentisch wie möglich zu halten. Smaragde sind entstehungsbedingt nicht mit der höchsten Reinheit gesegnet: unzählige Risse und Hohlräume durchziehen das Mineral, was dem Wert keinen Abbruch tut. Im Gegenteil; die wie feine Bäumchen oder Moose aussehenden Fehler werden in der Gemmologie als Jardin (Garten) bezeichnet.
Wer auf Nummer Sicher gehen möchte, wird um den Weg zu einem gemmologischen Labor nicht umhinkommen. Gemmologinnen und Gemmologen arbeiten mit einer Vielzahl von Untersuchungsmethoden, z.B. Infrarotspektroskopie oder Raman-Spektroskopie, und Geräten, um die Echtheit via Zertifikat zu bestätigen und besitzen ein geschultes Auge gepaart mit jahrelanger Erfahrung und Edelstein-Expertise.
Dennoch: ein Blick unter die Juwelierslupe ist die erste Möglichkeit, Smaragde von Imitationen aus Glas zu unterscheiden. Glas zeigt unter der Vergrößerung Schlieren und Luftblasen, deren äußere Konturen dunkler sind bzw. Schatten werfen, während der gasgefüllte Hohlraum heller erscheint – genau wie die Kanten der Facetten heller wirken.
Synthetische Smaragde sind unter mikroskopischer Betrachtung genauso spannend: helle, weißliche, an Spinnenweben erinnernde Strukturen und spitz zulaufende Hohlräume sind ein Zeugnis für die Herkunft aus dem Labor. Smaragde nach dem Lechleitner-Prinzip lassen sich entlarven, da unter dem Mikroskop das schichtartige Wachstum der Kristalle deutlich wird, Heilungsrisse, spiralförmige Gebilde, winkelartige Wachstumsformen oder auch parallel verlaufende Wachstumsrichtungen sowie Einschlüsse von Phenakit und Chrysoberyll als Fremdmineralien im Kristall, die zeitgleich während der Zucht entstanden sind, deuten auf den nicht-natürlichen Ursprung hin.
Etwa skurril muten Drähte in Smaragdkristallen an, die auch schon gefunden wurde. Die Drähte sind Reste der künstlichen Herstellung, als die Keimkristalle mittels Metalldrähten im Autoklav befestigt und nach dem Ende der Synthese abgeknipst wurden. Auch die Farbe stellt einen ersten Hinweis bezüglich der Echtheit dar. Ist die Farbe sehr einheitlich und gleichmäßig, spricht vieles für einen synthetischen Ursprung. In den Anfangsjahren der Smaragdsynthese – 1960/70er Jahre – waren es vor alle die kräftig-grüne Farbe, anhand der Charles Schiffmann zufolge Synthesen leicht zu erkennen wären, gepaart mit wolkigen Trübungen der Kristalle.
Unterschiede in Hinblick auf den Refraktionsinex gestalten sich mitunter ebenfalls schwierig. Vor allem Chatham-Smaragde weichen annähernd gleiche Werte auf wie Smaragde aus Brasilien, Kolumbien und Russland.
Mehr zum Thema Smaragd:
Auch interessant:
⇒ Zirkonia - Kunstkristall und Edelsteinimitation
⇒ Strass - Von einem französischen Goldschmied und Bleiglas
⇒ Grünfluss - Ein künstlicher Stein aus Glas und Chromoxid
Quellen:
⇒ Puihn, J. G. (1796): Kupferhammerschlag. IN: Die Gifte des Mineralreichs
⇒ Funke, C. P. (1811): Smaragd. IN: Neues Natur- und Kunstlexicon, enthaltend die wichtigsten Gegenstände aus der Naturgeschichte, Naturlehre, Chemie und Technologie
⇒ Müller, G. C. (1828): Künstlicher Smaragd. IN: Anleitung zur Verfertigung der Glasflüsse, künstlicher Edelsteine, Emaille und der Schmelzfarben
⇒ Krünitz, J. G. (1832): Smaragdflüsse. IN: Oekonomische Encyklopädie
⇒ Espig, H. (1935): Der synthetische Smaragd
⇒ Heritsch, H. (1952): Die Unterscheidung zwischen natürlichen und
synthetischen Edelsteinen und ihren Fälschungen. IN: Mitteilungen der Abteilung für Mineralogie am Landesmuseum Joanneum
⇒ Liddicoat, R. T. (1964): Developments in the Synthetic-Emeralds Field. IN: Gems & Gemology, Spring 1964
&rArr, Schiffman, C. A. (1968): Unusual Emeralds. IN: The Journal of Gemmology
⇒ Webster, R. (1970): Modern Synthetic Gemstones. IN: The Journal of Gemmology
⇒ Schmetzer, K., Bank, H. und Stähle, V. (1981): The Chromium Content of Lechleitner Synthetic Emerald Overgrowth. IN: Gems & Gemology. Summer 1981
⇒ Hanni, H. A. und Kiefert, L. (1994): AGEE Hydrothermal synthetic emeralds
⇒ Schmetzer, K., Kiefert, L., Bernhardt, H.-J. und Beili, Z. (1998): Im Hydrothermalverfahren gezüchtete synthetische Smaragde aus China.
⇒ Schmetzer, K. und Kiefert, L. (1998): The Colour of Igmerald - I.G. Farbenindustrie Flux-grown synthetic emerald
⇒ CIBJO - The World Jewellery Confederation (2016): The Gemmological Laboratory Book. A Guide for the Management and Technical Operations of Gemmological Laboratories
⇒ Schmetzer, K., Gilg, A. H. und Vaupel, E. (2016): Synthetic Emeralds grown by Richard Nacken in the Mid-1920s: Properties, Growth Technique and Historical Account. IN: Gems & Gemology, Winter 2016
⇒ www.mineralienatlas.de - Künstliche Kristalle
Letzte Aktualisierung: 22. Februar 2024
